双筒网式磁芯过滤过滤器(SWCQ型JB/ZQ4592-97)

详细介绍

双筒网式磁芯过滤过滤器(SWCQ型JB/ZQ4592-97)


一、使用条件

   本产品适用于公称压力为0.63MPa的稀油润滑系统中,用以过滤润滑油中的污垢杂质,由于内部装有磁芯,因此还能吸附铁磁性的微粒(这种微粒能通滤芯)避免机械摩擦副的过早磨损;在性能上优于一般的过滤器;同样分为二组过滤筒和一个三位六通阀组成,工作时一筒工作,一筒备用,可实现不停车切换过滤筒,达到润滑系统可以连续工作的目的。

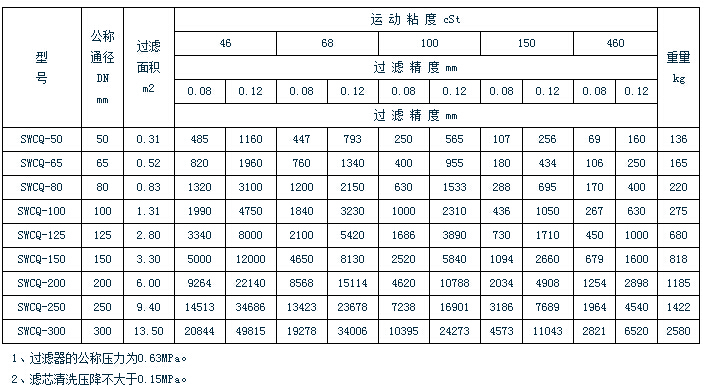

二、技术参数

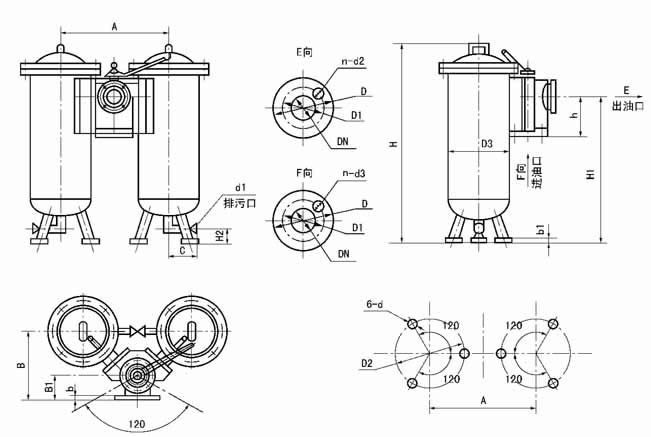

三、外形尺寸
SLQ-32,SLQ-40双筒网式过滤器(整体式)   DN≥50的SLQ型双筒网式过滤器(组合式)

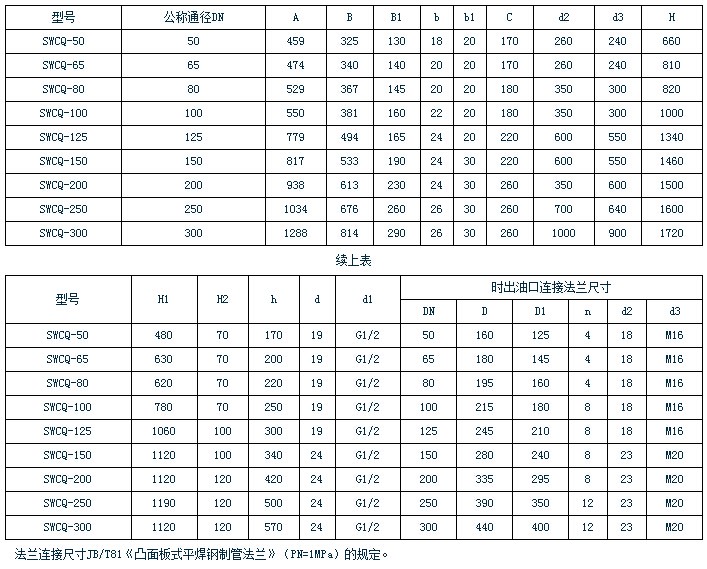

四、外形尺寸


五、型号标注说明

六、工作原理
  1、过滤器分别由两组过滤装置和一个六通换向阀组成,正常工作时,一组过滤装置投入运行,另一组被换向阀封闭备用。
  2、阀片式六通换向阀为手动,工作过程中,截止备用过滤装置,连通工作中的过滤装置,阀上部有通、止标记,在工作压力≤0.6MPa可不停机换向。
  3、过滤装置为二组,一组工作,一组备用。在工作中过滤装置需要维修清洗时,可启动另一组备用过滤装置投入工作,而不影响主机正常工作。

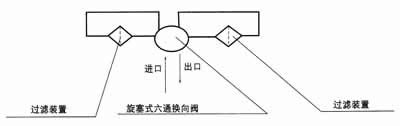

  4、系统图
七、使用说明
  1、当进出口压力差≥0.05MPa时应将过滤装置停止工作,取出滤芯磁块进行清洗(包括筒体)。
  2、当过滤精度达不到要求时,将过滤装置停止运行,更换滤网。
  3、过滤器运行过程中,不得随意转动换向阀。
八、订货须知
  订货时必须注明所需的过滤精度值,不注明的均按0.12mm供货。
