XYZ-G型稀油站(0.4MPa)
详细介绍

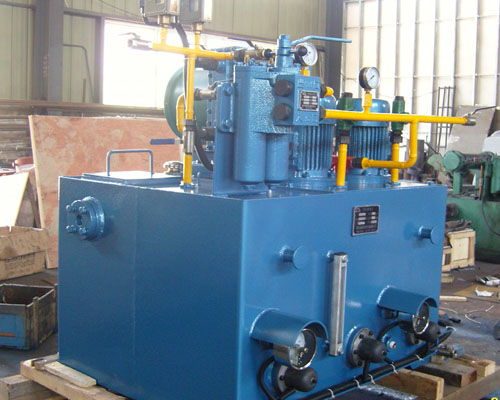

XYZ-G型稀油站(0.4MPa)

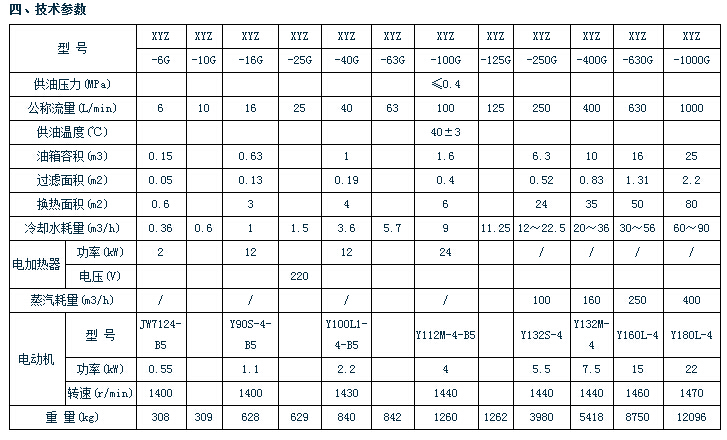

| 一、使用条件 | |
| 本产品适用于稀油循环润滑系统中，其工作介质为汽轮机油、20～25号机械油及轧钢机油,运动粘度等级为N22～N460(相当ISO VG22～VG460)。 稀油站的公称供油压力为0.63MPa；过滤精度0.08～0.12mm；冷却水温≤28℃；冷却水压力0.2～0.3MPa；换热器进油温度为50℃，温降7～8℃；使用蒸汽加热时蒸汽压力为0.2～0.4MPa。 |  |
| 二、工作原理 工作时，油液由齿轮泵从油箱吸出，经单向阀、双筒网式油滤器、列管式油冷却器，被直接送到设备的润滑点。油站的Z高供油压力为0.4MPa，Z低供油压力为0.1MPa，根据润滑点的要求，通过调节安全阀确定使用压力，当油站的工作压力超过安全阀的调定压力时，安全阀将自动打开，多余的油液即流回油箱。正常工作时，油泵一台工作、一台备用。有时设备耗油量由于某种原因需要增加时，则系统压力下降，当降到调定值时，通过压力控制器调节，备用泵自动开启，与工作泵一起工作，直到压力正常时，备用泵自动停止。若油压继续下降到另一调定值时，则通过另一压力控制器调节，发出事故警报。 双筒网片式油滤器的一组过滤滤芯工作，一组过滤滤芯备用，在进出口处接有差压发讯器，当压差超过0.15MPa(≥250L/min稀油站为0.15～0.1MPa)，人工切换，备用滤芯工作，取出原工作滤芯，清洗或更换滤片。 油站出油口接有压力式电接点温度计,根据供油温度要求,调定Z高和Z低两个界限。在低温时,信号灯亮,人工开启加热器进行加热,当油温升至高点时,自动切断加热器,停止加热；供油口温度高时，报警并开冷却器。 ≥250L/min稀油站，采用蒸汽加热油箱中的润滑油，仪表盘尚多一检测冷却器进出水管压差的仪表，其主要部件均另外装于基础上；而≤125L/min稀油站的全部部件都装在油箱上，为整体式结构。 | |
| 三、结构特点 | |
| a）设有备用油泵，可保证向润滑点连续供油。 b）过滤器放在冷却器之前，可提高过滤和通过能力；更适合较高粘度的润滑介质。 c）采用双筒式过滤器，可不停车进行滤芯的清洗和更换。 d）采用列管式油冷却器，冷却效果好，阻力小，便于维修。 e）回油设有磁网过滤，可吸附清除油液中铁质微粒，保证油液清洁度及提高润滑部件寿命。 f）配有仪表盘和电控箱，观察运行参数方便，可实现自动控制和事故报警。 | |
| 五、外形图 | |
 | |
 | |

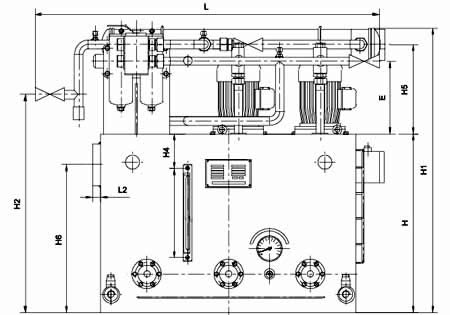

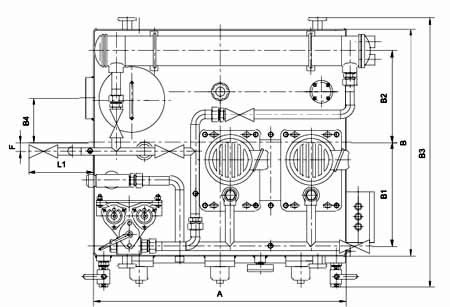

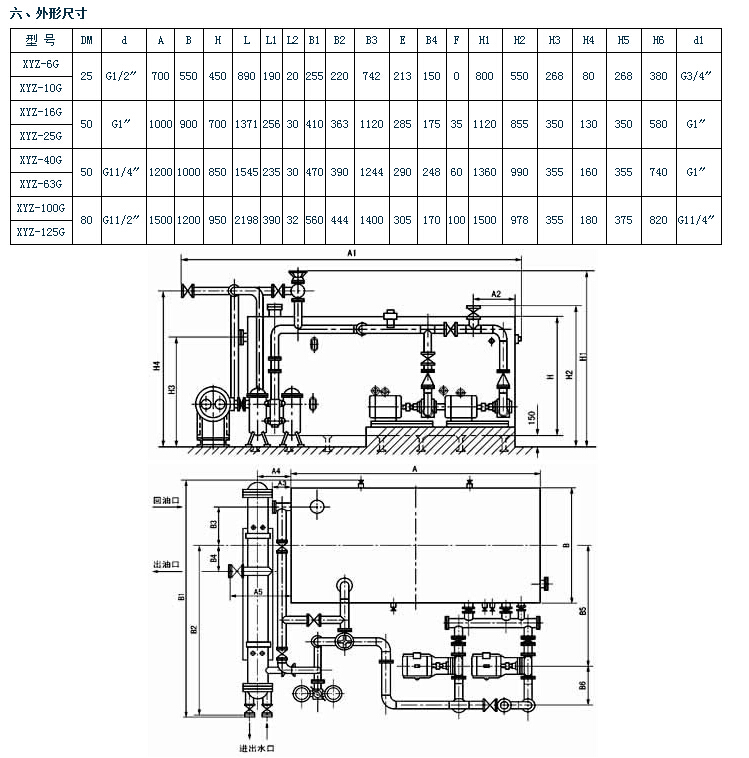

图1-1-1 XYZ-6G～XYZ-125G 稀油站外形图 |

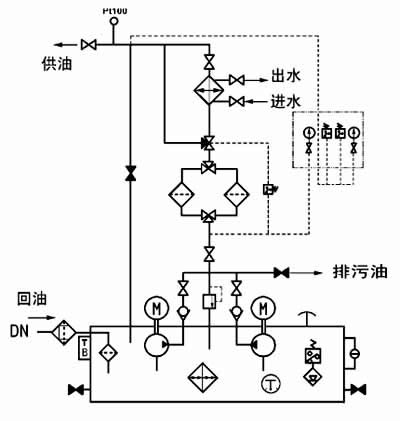

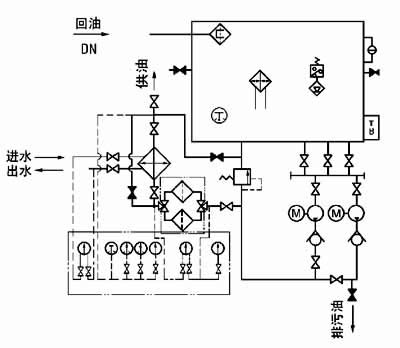

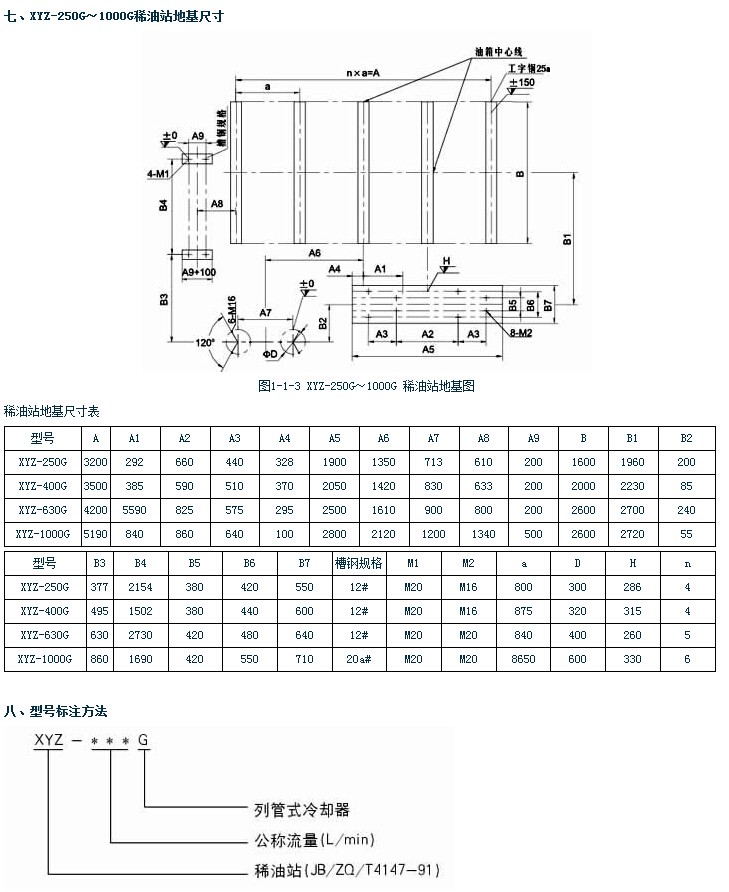

| 九、原 理 图 | |
 | |
 | |
图1-1-5 XYZ-250G～XYZ-1000G 稀油站原理图 | |
| 十、 外部接线图 | |

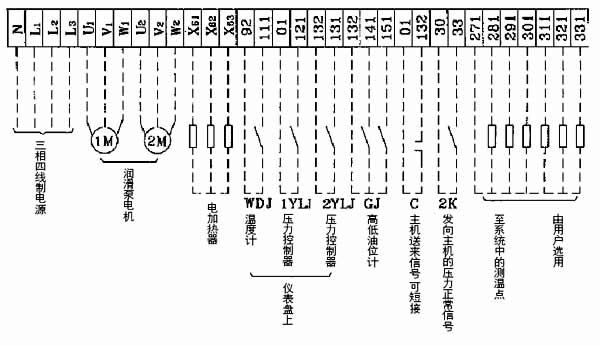

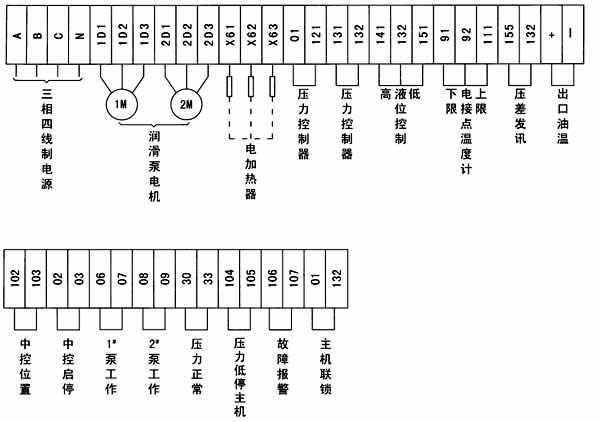

| 1、XYZ-6G～125G 稀油站电控箱外接端子接线图 | |
 | |
| 2、XYZ-250G～1000G 稀油站电控箱外接端子接线图 | |
 | |
| 十一、 电控柜、仪表盘 | |
 | |
图1-1-6 XYZ-6G～XYZ-125G 稀油站电控柜外形图 | |
| 标牌文字说明： | |
| 序 号标牌文字序 号标牌文字1测温指示11停止二号泵2一号泵工作12起动加热器3二号泵工作13停止加热器4加热器工作14试 响5压力过低15消除警报6油位过高16一号泵为主、二号泵备用7油位过低17单独起动一、二号泵8起动一号泵18二号泵为主、一号泵备用9停止一号泵19油泵选择10起动二号泵20测油点选择 |  |

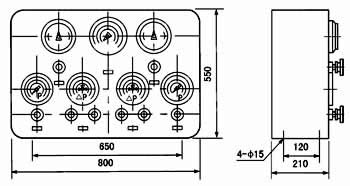

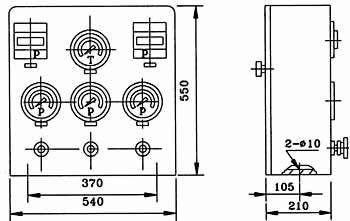

图1-1-7 XYZ-6G～XYZ-125G 稀油站仪表盘外形图 | |
| XYZ-250G～XYZ-1000G 稀油站电控柜及仪表盘 | |
 | |
图1-1-8 XYZ-250G～XYZ-1000G 稀油站电控柜外形图 | |
| 标牌文字说明： | |
| 序 号标牌文字序 号标牌文字1测温指示10起动二号泵2一号泵工作11停止二号泵3二号泵工作12试 响4油温过高13消除警报5压力过低14一号泵为主、二号泵备用6油位过高15单独起动一、二号泵7油位过低16二号泵为主、一号泵备用8起动一号泵17油泵选择9停止一号泵18测温点选择 |  |
图1-1-9 XYZ-250G～XYZ-1000G 稀油站仪表盘外形图 | |
| 十一、订货说明 | |
| 1、订货标记示例： 如订购上述JB/ZQ/T4147-91标准的稀油站则作如下标记： 例如：订购公称流量125L/min 的稀油站则标记为： XYZ-125G稀油站（JB/ZQ/T4147-91） 若订购公称流量400L/min 但不带冷却器的稀油站 XYZ-400A稀油站（JB/ZQ/T4147-91） 注：“A”取代“G”为不带冷却器的稀油站。 2、若换热器采用板式冷却器，请在订货合同中注明，外形图及地基尺寸需作相应改变。 3、标准稀油站为成套供应，带电控柜及仪表盘，若不带电控柜或仪表盘，请在订货合同中说明：若要求PLC控制，也请说 明，并根据要求另行议价。 4、稀油站的润滑油牌号和粘度，过滤精度也需注明，若过滤精度高于0.08mm或对滤芯材质有要求的也应说明，价格相应 变化。 5、对稀油站有特殊要求的，应作非标订货，价格协商确定。 | |
