DMM-YQ型双线油分配混合器
详细介绍
一、结构特点及应用范围
DMM*-YQ型双线油气分配混合器，是由模块式的双线油分配器和混合器组合叠加而成。设有对称的双线油进口，二个进气口，2～20个油气出口。主要适用于双线式油气润滑系统中。
二、技术参数
供油体规格号 | 公称压力MPa | 动作压力MPa | 适用气压MPa | 每口空气耗量L/min | 出油口数 | 额定给油量ml/循环 | 调整螺丝每圈调节量ml |
10T | 20 | ＜1.2 | ＜0.2～0.8 | 30 | 2 | 0～1 | 0.05 |
10S | 1 | 0～2 | 0.01 | ||||
20T | 2 | 0.6～2 | 0.06 | ||||
20S | 1 | 1.2～4 | 0.12 | ||||
30T | 2 | 0.6～3 | 0.07 | ||||
30S | 1 | 1.2～6 | 0.14 |
适用过滤精度25m，粘度≤760cSt的润滑油；环境温度-10℃～60℃。
三、型号说明

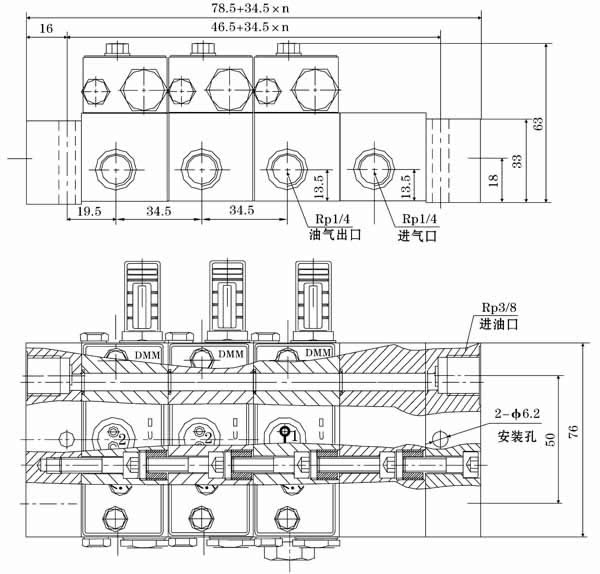

四、外形尺寸
＊：组合以供油上体1～10片内为佳。
五、使用要领
1、必须在规定的环境下使用规定的介质。
2、分配器的两个进油口分别与两条供油管连接，且两侧是贯通的，某一侧的进油口不使用时应堵上螺塞。
3、在灰尘大、潮湿，环境恶劣的场合使用时应配防护箱。
4、压缩空气接口必须与本油气系统的压缩空气网络管路连接，严禁与其它来历不明的气源管路连接，以免发生意外。
5、每片供油上体其给油量的调整应在指示杆缩加在去的状态下进行，调整完毕应将锁紧螺丝拧紧。
6、若需改变油气出口数，请向厂家索取说明书，按照说明书中处置方法的步骤进行处置。
