MSP、SMX分配器
详细介绍
一、结构特点及应用范围
| SMX*-YQ型油－气分配混合器，是由模块式的单线递进分配器和混合器组合叠加而成。设有一个进油口，二个进气口，3～16个油气出口。适用于单线二分式油气润滑系统和双线－递进式油气润滑系统中。 |  |
二、技术参数
形式 | 进油压力 | 进气压力 | 活塞种类 | 吐出量ml/循环 | 吐出口数 |
SMX*-YQ | ＜10MPa | 0.2～0.8MPa | 04T | 0.04 | 2 |
04S | 0.08 | 1 | |||
08T | 0.08 | 2 | |||
08S | 0.16 | 1 | |||
16T | 0.16 | 2 | |||
16S | 0.32 | 1 | |||
24T | 0.24 | 2 | |||
24S | 0.48 | 1 | |||
32T | 0.32 | 2 | |||
32S | 0.64 | 1 | |||
40T | 0.4 | 2 | |||
40S | 0.8 | 1 |

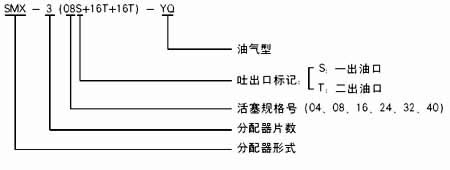

| 三、型号说明 |
 |

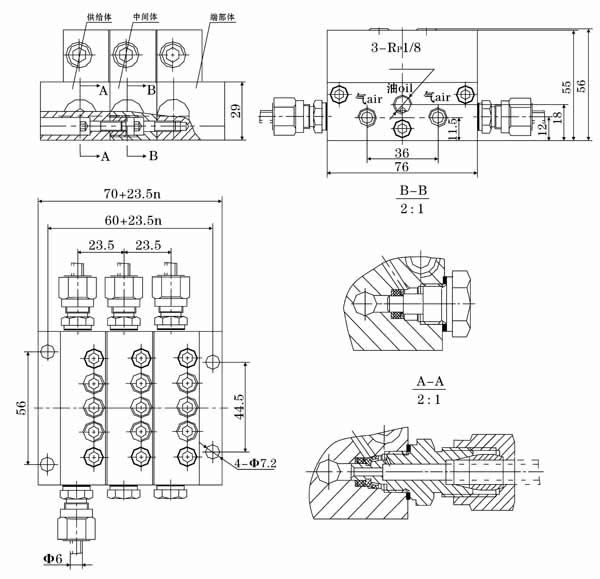

| 四、外形尺寸 |
 |
| 五、使用要领 |
| 1、必须在规定的环境下使用规定范围内的介质。 2、压缩空气接口必须与本油气系统专属的压缩空气网络管路连接，严禁与其它来历不明的气源管路连接，以免发生意外。 3、油气分配混合器的安装位置，优先考虑安装在工况条件好，温度变化小，无腐蚀性介质影响的部位，决不允许安装在长时间受高温辐射烘烤的场合使用。 4、若需改变油气出口数，请向厂家索取说明书，按照说明书中处置方法的步骤进行处置。 |
